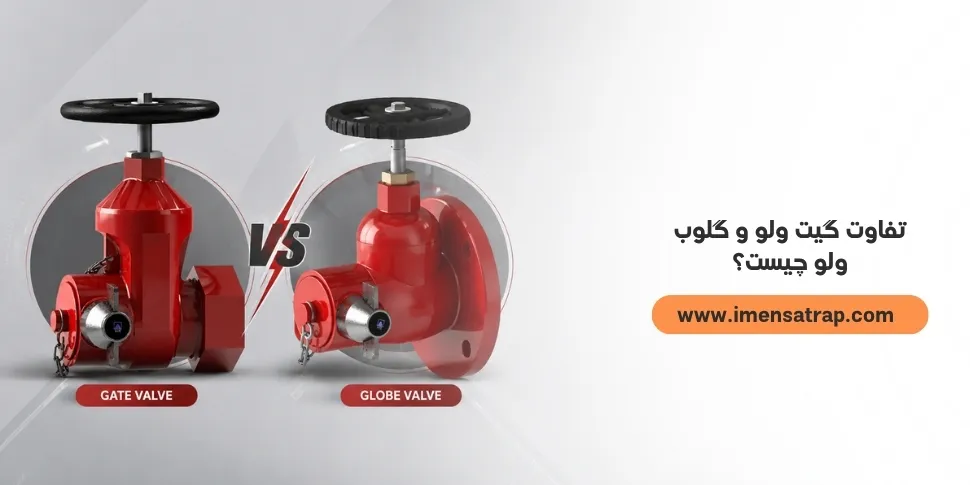

تفاوت گیت ولو و گلوب ولو چیست؟ بررسی ساختار، کاربردها و عملکرد

انتخاب شیر مناسب در سیستم‌های انتقال سیال، بخشی از طراحی فنی شبکه محسوب می‌شود و بر عملکرد، ایمنی و نگهداری تجهیزات اثر می‌گذارد. در سیستم‌های آتش‌نشانی نیز نوع شیر مورد استفاده باید با شرایط بهره‌برداری، فشار کاری و نحوه کنترل جریان هماهنگ باشد تا شبکه در زمان نیاز بدون اختلال عمل کند.گیت ولو و گلوب ولو از پرکاربردترین شیرهای صنعتی هستند که هر کدام برای هدف مشخصی طراحی شده‌اند. گیت ولو بیشتر برای قطع و وصل کامل جریان استفاده می‌شود، در حالی که گلوب ولو امکان تنظیم جریان را فراهم می‌کند.

در ادامه این مقاله از ایمن ساتراپ ابتدا بررسی می‌کنیم گیت ولو چیست، از چه اجزایی تشکیل شده و نحوه عملکرد گیت ولو چگونه است. سپس با معرفی گلوب ولو، کاربردهای هر دو شیر را بررسی کرده و تفاوت‌های آن‌ها را از نظر ساختار، عملکرد، افت فشار، کاربرد و استفاده در سیستم‌های آتش‌نشانی مقایسه می‌کنیم تا انتخاب گزینه مناسب برای هر پروژه ساده‌تر شود.

گیت ولو چیست؟

گیت ولو یا شیر کشویی (Gate Valve) یکی از پرکاربردترین لوازم آتش نشانی است که برای قطع و وصل کامل جریان سیال در خطوط لوله استفاده می‌شود. این شیر با حرکت عمودی یک دیسک یا گیت، مسیر جریان را باز یا مسدود می‌کند و در حالت کاملاً باز، مانعی در برابر عبور سیال ایجاد نمی‌کند؛ به همین دلیل افت فشار در آن بسیار کم است و برای خطوطی با دبی بالا ایده‌آل محسوب می‌شود.

به دلیل همین ویژگی، گیت ولو در خطوط انتقال آب، صنایع نفت و گاز و به‌ویژه سیستم‌های آتش‌نشانی کاربرد گسترده‌ای دارد. گیت ولو آتش نشانی معمولاً برای ایزوله کردن بخش‌های مختلف شبکه مانند رایزرها، خطوط اصلی و ورودی پمپ‌ها استفاده می‌شود تا در مواقع اضطراری، حداکثر جریان آب با کمترین افت فشار تأمین گردد؛ البته این شیر برای تنظیم جریان مناسب نیست و باید فقط در حالت کاملاً باز یا بسته استفاده شود.

اجزای گیت ولو

هر گیت ولو از چند بخش اصلی تشکیل شده است که عملکرد صحیح شیر به هماهنگی آن‌ها وابسته است. شناخت این اجزا هنگام انتخاب، نصب و تعمیرات دوره‌ای اهمیت دارد.

• بدنه : محفظه اصلی شیر است که قطعات داخلی را نگه می‌دارد و محل عبور سیال است. بدنه گیت ولو باید فشار بالای سیستم را تحمل کند و معمولاً از چدن، فولاد یا برنز ساخته می‌شود.
• گیت یا دیسک : بخش متحرک شیر است که با قرار گرفتن بین دو سیت، مسیر سیال را می‌بندد. این قطعه می‌تواند به صورت موازی، زبانه موازی یا کشویی زبانه چاقویی طراحی شود.
• سیت : آب‌بندی داخلی شیر توسط سیت انجام می‌شود. دیسک هنگام بسته شدن روی سیت می‌نشیند تا از هرگونه نشتی سیال به بخش‌های بعدی جلوگیری کند.
• ساقه : میله‌ای متصل به دیسک است که گشتاور ایجاد شده توسط عملگر را به حرکت خطی دیسک تبدیل می‌کند. ساقه می‌تواند به صورت صعودی یا غیرصعودی طراحی شود.
• عملگر : فلکه دستی یا موتور برقی/پنوماتیکی است که بر روی بالای شیر نصب می‌شود و اپراتور از طریق آن شیر را باز یا بسته می‌کند.

نحوه عملکرد گیت ولو

گیت ولو با چرخاندن فلکه دستی عملکرد خود را آغاز می‌کند که این حرکت چرخشی توسط ساقه به حرکت خطی و عمودی دیسک تبدیل می‌شود. با بالا رفتن دیسک، مسیر عبور سیال به طور کامل باز شده و آب بدون هیچ تغییری در مسیر حرکت خود جاری می‌شود. هنگام چرخاندن فلکه در جهت معکوس، دیسک به سمت پایین حرکت کرده و با فشردن سیت‌ها، جریان را کاملاً قطع می‌کند.

مزایا و معایب گیت ولو

• مزایا: گیت ولو در حالت باز افت فشار کمی ایجاد می‌کند و مسیر عبور سیال تقریباً بدون مانع باقی می‌ماند. ساختار نسبتاً ساده، قابلیت آب‌بندی مناسب، امکان استفاده در خطوط با دبی بالا و نیاز کمتر به سرویس‌های دوره‌ای از مهم‌ترین مزیت‌های این شیر به شمار می‌آیند.
• معایب: این شیر برای تنظیم جریان مناسب نیست و باید در حالت کاملاً باز یا کاملاً بسته استفاده شود. باز و بسته شدن آن زمان بیشتری نسبت به برخی شیرهای صنعتی نیاز دارد و استفاده در وضعیت نیمه‌باز می‌تواند باعث سایش گیت و سیت و کاهش کیفیت آب‌بندی در طول زمان شود.

گلوب ولو چیست؟

گلوب ولو یا شیر کروی یک شیر خطی است که برای قطع، وصل و کنترل دقیق جریان سیال طراحی شده است.  برخلاف گیت ولو، در گلوب ولو مسیر جریان تغییر جهت می‌دهد و دیسک یا پلاگ آن می‌تواند موقعیت‌های میانی بگیرد تا دبی را با دقت تنظیم کند؛ به‌همین‌خاطر در کاربردهایی که نیاز به تنظیم یا خفه‌سازی جریان است، گزینه مناسبی محسوب می‌شود.

طراحی داخلی گلوب ولو باعث ایجاد افت فشار نسبتاً بیشتر نسبت به شیرهای کشویی می‌شود، اما همین ویژگی کنترل دقیق و آب‌بندی بهتر را فراهم می‌آورد. در سیستم‌های آتش‌نشانی از گلوب ولوها در بخش‌هایی مانند خطوط تست، بای‌پس و هیدرانت‌ها استفاده می‌شود تا امکان تنظیم جریان، انجام تست‌های دوره‌ای و محافظت در برابر تغییرات ناگهانی فشار فراهم گردد.

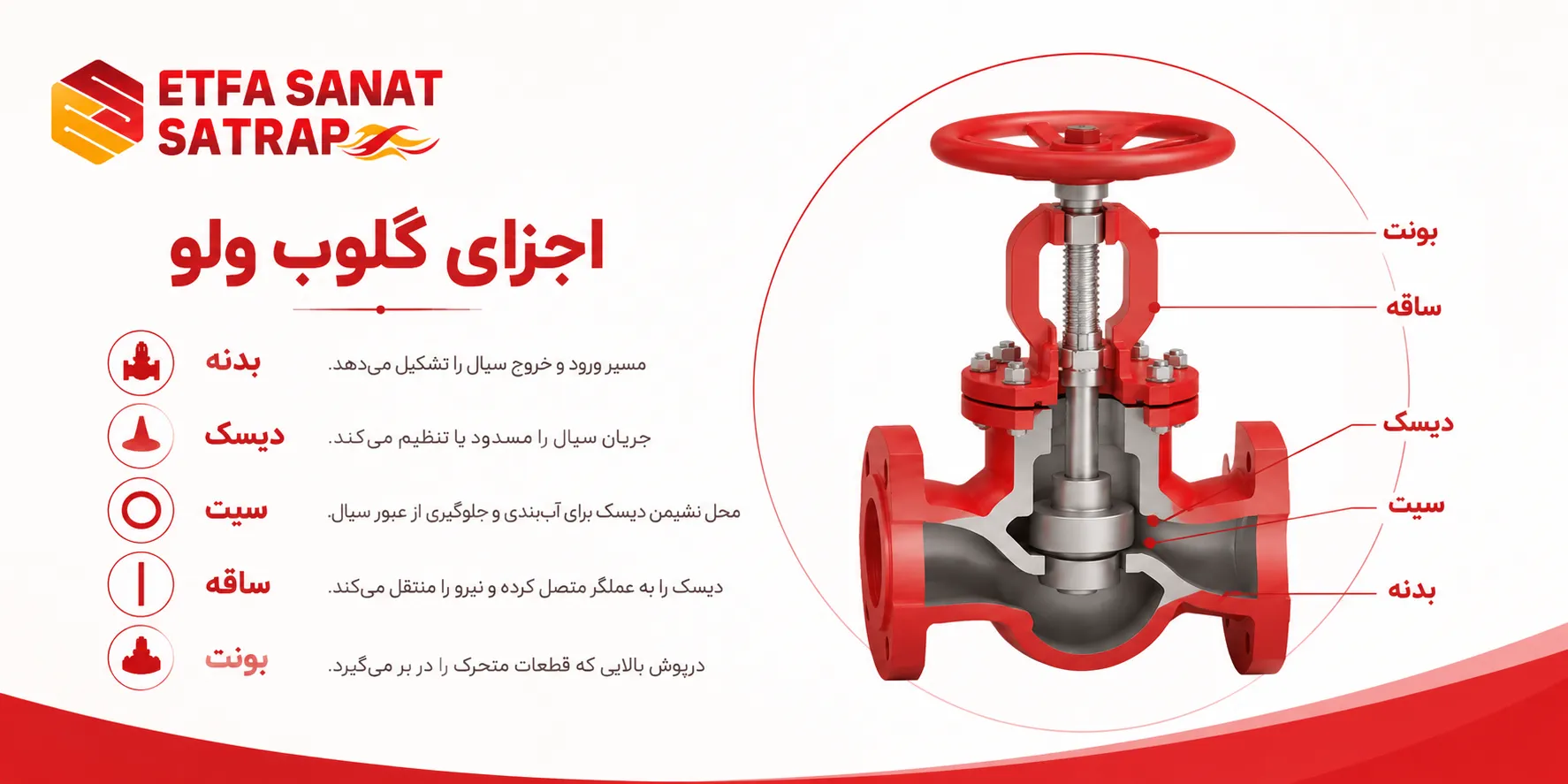

اجزای گلوب ولو

گلوب ولو از مجموعه‌ای از قطعات تشکیل شده است که با همکاری یکدیگر امکان کنترل جریان را فراهم می‌کنند. مهم‌ترین اجزای این شیر عبارت‌اند از:

• بدنه: ساختار بیرونی شیر است که مسیر ورودی و خروجی سیال را تشکیل می‌دهد و تغییر جهت جریان در داخل آن رخ می‌دهد.
• دیسک: قطعه‌ای به شکل مخروط یا بشقاب است که با قرار گرفتن روی سیت، جریان سیال را مسدود یا میزان عبور آن را تنظیم می‌کند.
• سیت: حلقه نشیمنگاهی است که دیسک روی آن قرار می‌گیرد تا آب‌بندی کامل صورت گیرد و از عبور سیال جلوگیری شود.
• ساقه: میله‌ای است که دیسک را به عملگر متصل می‌کند و نیرو را برای بالا یا پایین بردن دیسک منتقل می‌سازد.
• بونت: درپوش بالایی بدنه شیر است که قطعات متحرک مانند ساقه را در بر می‌گیرد و امکان دسترسی به اجزای داخلی را فراهم می‌کند.

نحوه عملکرد گلوب ولو

در گلوب ولو، با چرخاندن فلکه یا عملگر، ساقه شیر دیسک (پلاگ) را به‌صورت عمودی نسبت به نشیمنگاه (سیت) حرکت می‌دهد. در این شرایط فاصله بین دیسک و سیت میزان عبور سیال را تعیین می‌کند؛ به طوری که هرچه فاصله بیشتر، دبی بالاتر و هرچه نزدیک‌تر، جریان کمتر یا کاملاً قطع می‌شود.
طراحی داخلی گلوب ولو مسیر سیال را دچار تغییر جهت (معمولاً زاویه‌دار) می‌کند که سرعت را کاهش و امکان تنظیم دقیق دبی را فراهم می‌آورد؛ این طراحی باعث افت فشار قابل‌توجه‌تری نسبت به شیرهای کشویی می‌شود، بنابراین گلوب ولو در کاربردهایی استفاده می‌شود که کنترل جریان بر حفظ فشار اولویت دارد.

مزایا و معایب گلوب ولو

• مزایا: گلوب ولو امکان تنظیم دقیق جریان را فراهم می‌کند و آب‌بندی مناسبی دارد. عملکرد پایدار در باز و بسته شدن‌های مکرر و قابلیت استفاده در خطوطی که کنترل دبی اهمیت دارد، از ویژگی‌های مهم این شیر محسوب می‌شود.
• معایب: به دلیل تغییر مسیر سیال در داخل بدنه، افت فشار در این شیر بیشتر از گیت ولو است. ساختار آن پیچیدگی بیشتری دارد و همین موضوع می‌تواند هزینه خرید، تعمیرات و نگهداری را در مقایسه با برخی شیرهای دیگر افزایش دهد

تفاوت گیت ولو و گلوب ولو

گیت ولو و گلوب ولو هر دو برای قطع و وصل جریان در خطوط لوله استفاده می‌شوند ولی کاربرد و طراحی آن‌ها متفاوت است: گیت ولو (شیر کشویی) برای فراهم‌کردن جریان کامل با کمترین افت فشار و ایزولاسیون خط طراحی شده و باید عمدتاً در حالت کاملاً باز یا بسته به‌کار رود؛ گلوب ولو (شیر کروی) برای کنترل و تنظیم دقیق دبی ساخته شده و به‌واسطه تغییر مسیر داخلی، افت فشار بیشتری ایجاد می‌کند اما قابلیت خفه‌سازی و آب‌بندی بهتری دارد.

جدول زیر، مهم‌ترین تفاوت‌های این دو شیر آتش نشانی را از جنبه‌های مختلف نشان می‌دهد:

تفاوت در طراحی و ساختار

گیت ولو از نظر ساختاری طراحی ساده‌تری دارد و مسیر عبور سیال در آن تقریباً مستقیم است؛ دیسک یا گیت به‌صورت عمودی از مسیر جریان خارج می‌شود و در حالت باز، هیچ مانع قابل توجهی ایجاد نمی‌کند، به همین دلیل گزینه‌ای ایده‌آل برای خطوط با دبی بالا و افت فشار کم محسوب می‌شود.

در مقابل، گلوب ولو دارای ساختاری پیچیده‌تر با اجزای داخلی بیشتر است که باعث تغییر مسیر سیال در داخل شیر می‌شود؛ سیال پس از ورود، جهت خود را تغییر داده و از نشیمنگاه عبور می‌کند. این طراحی امکان کنترل دقیق جریان را فراهم می‌کند، اما در عین حال موجب افزایش افت فشار و حجیم‌تر شدن بدنه شیر نسبت به گیت ولو می‌شود.

تفاوت در نحوه عملکرد

عملکرد گیت ولو بر پایه باز یا بسته بودن کامل شیر است؛ با بالا رفتن گیت، مسیر جریان کاملاً آزاد شده و با پایین آمدن آن، جریان به‌طور کامل قطع می‌شود. این نوع عملکرد باعث می‌شود گیت ولو گزینه‌ای مناسب برای ایزوله کردن خطوطی باشد که تنها به قطع و وصل کامل جریان نیاز دارند.

در مقابل، در گلوب ولو دیسک به‌صورت تدریجی و عمودی نسبت به سیت حرکت می‌کند و فاصله بین آن‌ها میزان عبور سیال را تعیین می‌کند. این مکانیزم امکان تنظیم دقیق دبی را فراهم کرده و گلوب ولو را به انتخابی مناسب برای کاربردهای کنترلی و فرآیندهایی که نیاز به کنترل جریان دارند تبدیل می‌کند.

تفاوت در کنترل جریان و افت فشار

گیت ولو برای تنظیم جریان مناسب نیست، زیرا قرار گرفتن در وضعیت نیمه‌باز می‌تواند باعث ارتعاش، صدا و آسیب به دیسک و سیت شود؛ این شیر برای قطع و وصل کامل جریان طراحی شده و در حالت باز، به دلیل مسیر مستقیم عبور سیال، افت فشار بسیار ناچیزی ایجاد می‌کند و برای خطوط انتقال با دبی بالا گزینه‌ای ایده‌آل است.

در مقابل، گلوب ولو به‌طور ویژه برای کنترل و تنظیم جریان طراحی شده و با تغییر تدریجی فاصله دیسک و سیت، امکان تنظیم دقیق دبی را فراهم می‌کند. با این حال، به دلیل تغییر مسیر سیال در داخل بدنه، افت فشار بیشتری نسبت به گیت ولو ایجاد می‌کند و بیشتر در کاربردهایی استفاده می‌شود که کنترل جریان اهمیت بالاتری نسبت به حفظ فشار دارد.

تفاوت در کاربردهای صنعتی

گیت ولو بیشتر در خطوط انتقال اصلی، ورودی مخازن، شبکه‌های آب، صنایع نفت و گاز و سیستم‌هایی استفاده می‌شود که هدف، عبور کامل سیال با حداقل افت فشار است. این شیر معمولاً در موقعیت‌هایی نصب می‌شود که نیاز به باز یا بسته بودن کامل جریان وجود دارد و برای مدت طولانی در همان وضعیت باقی می‌ماند.

در مقابل، گلوب ولو در کاربردهایی مانند خطوط بخار، تأسیسات صنعتی، سیستم‌های HVAC، صنایع شیمیایی و مسیرهای کنترل فشار به کار می‌رود. در این شرایط، امکان تنظیم دقیق دبی و کنترل جریان اهمیت بیشتری دارد و اپراتور می‌تواند متناسب با نیاز سیستم، جریان سیال را به‌صورت تدریجی تنظیم کند.

تفاوت در تعمیر و نگهداری

گیت ولو به دلیل ساختار ساده‌تر و تعداد کمتر قطعات متحرک، معمولاً نیاز به نگهداری کمتری دارد و سرویس آن آسان‌تر است. با این حال، در صورت استفاده نادرست (مانند قرار گرفتن در حالت نیمه‌باز)، سایش گیت و سیت افزایش یافته و ممکن است کیفیت آب‌بندی کاهش پیدا کند؛ همچنین تعمیر اجزای داخلی آن معمولاً نیازمند خارج کردن شیر از خط لوله است.

در مقابل، گلوب ولو به دلیل طراحی پیچیده‌تر و تماس مداوم دیسک با سیت، به بازدید و نگهداری منظم‌تری نیاز دارد. اما دسترسی به اجزای داخلی از طریق بونت بالایی ساده‌تر بوده و در بسیاری از موارد می‌توان بدون جداسازی کامل شیر از خط، قطعاتی مانند دیسک و سیت را تعمیر یا تعویض کرد.

تفاوت در قیمت

در بسیاری از پروژه‌ها، گیت ولو با ابعاد و جنس مشابه قیمت پایین‌تری نسبت به گلوب ولو دارد. دلیل این موضوع، طراحی ساده‌تر و تعداد کمتر قطعات داخلی است که فرآیند تولید و تعمیرات را ساده‌تر می‌کند. این در حالی است که قیمت گلوب ولو تحت تأثیر طراحی پیچیده‌تر، نوع متریال، کلاس فشاری و کیفیت آب‌بندی قرار می‌گیرد. البته هنگام انتخاب شیر، هزینه اولیه نباید تنها معیار تصمیم‌گیری باشد و باید شرایط بهره‌برداری و نیاز واقعی سیستم نیز در نظر گرفته شود.

تفاوت در سیستم‌های آتش‌نشانی

در شبکه‌های آتش‌نشانی، گیت ولو معمولاً برای ایزوله کردن خطوط اصلی، رایزرها، کلکتورها و اتاق پمپ استفاده می‌شود. این شیر در حالت باز مانعی در مسیر آب ایجاد نمی‌کند و افت فشار کمی دارد، به همین دلیل در بسیاری از شبکه‌های اطفای حریق انتخاب رایجی محسوب می‌شود.

در سمت دیگر گلوب ولو بیشتر در بخش‌هایی به کار می‌رود که کنترل جریان یا انجام تست تجهیزات مورد نیاز است. در خطوطی که تنظیم دبی اهمیت دارد، استفاده از گلوب ولو می‌تواند کنترل بیشتری روی عملکرد سیستم ایجاد کند، اما برای خطوط اصلی انتقال آب معمولاً انتخاب اول نیست.

در نهایت انتخاب بین این دو بر اساس نیاز پروژه (حفظ فشار و دبی بالا vs. کنترل دقیق و آب‌بندی)، نوع سیال، شرایط فشار و الزامات نگهداری انجام می‌شود. در فروشگاه ایمن ساتراپ، انواع تجهیزات آتش نشانی شامل انواع گیت ولو و گلوب ولو با بالاترین کیفیت عرضه شده اند تا با باررسی مشخصات فنی هر محصول و کسب مشاوره رایگان کارشناسان این مجموعه بهترین انتخاب را داشته باشید.

نکات مهم در انتخاب شیر مناسب برای سیستم آتش‌نشانی

انتخاب شیر مناسب برای شبکه آتش‌نشانی تنها به نوع شیر محدود نمی‌شود و باید مجموعه‌ای از عوامل فنی در نظر گرفته شود. بررسی شرایط بهره‌برداری، مشخصات سیال و الزامات طراحی باعث می‌شود تجهیز انتخاب‌شده عملکرد مناسبی در شرایط عادی و زمان وقوع حریق داشته باشد. پیش از انتخاب گیت ولو یا گلوب ولو، بهتر است موارد زیر را بررسی کنید:

• فشار کاری: شیر باید متناسب با فشار کاری شبکه، فشار خروجی پمپ‌های آتش‌نشانی و شوک‌های احتمالی فشار انتخاب شود تا آب‌بندی و عملکرد آن در طول زمان حفظ شود.
• نوع سیال: جنس بدنه، نشیمنگاه و قطعات آب‌بندی باید با سیال مورد استفاده (آب، آب حاوی فوم یا سایر سیالات مجاز) سازگار بوده و در برابر خوردگی مقاومت کافی داشته باشند.
• دبی موردنیاز: میزان جریان عبوری تعیین می‌کند که اولویت با عبور حداکثری سیال و افت فشار کم باشد یا امکان کنترل دقیق جریان؛ موضوعی که در انتخاب بین گیت ولو و گلوب ولو نقش مهمی دارد.
• دفعات باز و بسته شدن: در مسیرهایی که شیر به‌طور مکرر مورد استفاده قرار می‌گیرد، مقاومت در برابر سایش، طول عمر قطعات و سهولت عملکرد اهمیت بیشتری پیدا می‌کند.
• فضای نصب: ابعاد شیر، نوع ساقه (صعودی یا غیرصعودی)، مسیر لوله‌کشی و فضای کافی برای نصب، بهره‌برداری و تعمیرات باید پیش از انتخاب بررسی شود.
• استانداردهای بین‌المللی: برای سیستم‌های آتش‌نشانی، استفاده از شیرهایی که مطابق استانداردها و تأییدیه‌هایی مانند UL، FM و الزامات NFPA تولید شده‌اند، اطمینان بیشتری از عملکرد صحیح تجهیزات در شرایط اضطراری فراهم می‌کند.

گیت ولو یا گلوب ولو؛ کدام گزینه برای سیستم آتش‌نشانی مناسب‌تر است؟

برای تصمیم‌گیری نهایی در انتخاب شیر مناسب، باید وظیفه قطعه در مدار آبرسانی به دقت تحلیل شود. هیچ‌کدام از این دو شیر بر دیگری برتری مطلق ندارند، بلکه جایگاه نصب آن‌ها تعیین‌کننده اصلی است. سناریوهای زیر راهنمای اجرایی مناسبی برای طراحی و خرید هستند:

• اگر فقط قطع و وصل جریان مدنظر باشد: گیت ولو بهترین گزینه است زیرا مسیر آب را بدون افت فشار باز نگه‌می‌دارد.
• اگر کنترل دبی و تنظیم فشار اهمیت داشته باشد: گلوب ولو انتخاب درست خواهد بود تا امکان تغییر حجم آب عبوری فراهم شود.
• اگر شبکه اسپرینکلر باشد: به طور معمول از گیت ولوهای دارای ساقه صعودی (OS&Y) در خطوط اصلی استفاده می‌شود.
• اگر خطوط کنترلی و تست پمپ باشد: گلوب ولو به دلیل دقت بالا در تنظیم جریان، عملکرد بهتری ارائه می‌دهد.

اگر هنوز بین گیت ولو و گلوب ولو برای پروژه خود تردید دارید، می‌توانید برای کسب مشاوره تخصصی خرید انواع تجهیزات آتش نشانی، گیت ولو و گلوب ولو با کارشناسان ما تماس بگیرید. کارشناسان ایمن ساتراپ با بررسی نوع سیستم، فشار کاری و شرایط بهره‌برداری، مناسب‌ترین شیر آتش‌نشانی را به شما پیشنهاد می‌دهند. همچنین می‌توانید با مشاهده مشخصات فنی و مقایسه محصولات در فروشگاه ایمن ساتراپ، با اطمینان بیشتری خرید خود را انجام دهید.
