طریقه نصب دتکتور اعلام حریق و قوانین نصب دتکتور اعلام حریق

ایمنی جان و مال در ساختمان‌ها تا حد زیادی به عملکرد صحیح سیستم اعلام حریق وابسته است و مهم ترین اجزای این سیستم، دتکتورهای اعلام حریق هستند. نصب غیراصولی و عدم رعایت استانداردها می‌تواند در لحظات بحرانی، کارایی کل سیستم را از بین ببرد. در این مقاله، در ابتدا با معرفی انواع دتکتورها، روش نصب صحیح و تمام قوانین و فاصله‌گذاری‌های استاندارد دتکتورهای اعلام حریق را بر اساس معتبرترین منابع، شامل استاندارد NFPA و مقررات ملی ساختمان ایران، بررسی خواهیم کرد.

دتکتور اعلام حریق چیست و کجا کاربرد دارد؟

دتکتور اعلام حریق، حسگری است که برای تشخیص نشانه‌های اولیه آتش‌سوزی یا وجود شرایط پرخطر در محیط (مانند نشت گاز) طراحی شده است. وجود این تجهیزات در تمام فضاهایی که سلامت ساکنین و ارزش دارایی‌ها در آن اهمیت دارد، از ساختمان‌های مسکونی و تجاری گرفته تا فضاهای صنعتی حساس الزامی هستند.

دتکتور چگونه کار می‌کند؟

وظیفه اصلی دتکتور اعلام حریق، پایش پیوسته محیط برای شناسایی نشانه‌های اولیه آتش‌سوزی است. این کار از طریق سنسورهایی که تغییرات محیط (مانند غلظت دود، افزایش دما یا نشت گاز) را اندازه گیری می‌کنند، انجام میشود. سپس مدار داخلی دتکتور، مقدار اندازه‌گیری‌شده را با آستانه بحرانی از پیش تعیین شده مقایسه کرده و در صورت فراتر رفتن از حد مجاز، سیگنال اعلام هشدار را به پنل کنترل مرکزی ارسال می‌کند.

انواع دتکتورهای اعلام حریق

دتکتورها بر اساس فناوری، نوع ارتباط با پنل، و عامل تشخیصی خود دسته‌بندی می‌شوند:

بر اساس برند

دتکتور زیتکس و دتکتور سنس نمونه‌هایی از برندهای مطرح تولیدکننده تجهیزات اعلام حریق هستند که با رعایت بالاترین استانداردهای ساخت جزو محصولات پرطرفدار بازار داخلی هستند.

بر اساس فناوری سیستم

دتکتورهای اعلام حریق بسته به فناوری مورد استفاده، روش‌های متفاوتی برای شناسایی حریق دارند:

دتکتور آدرس‌پذیر: در این نوع، هر دتکتور یک آدرس منحصربه‌فرد دارد. پنل دقیقا محل وقوع حریق را گزارش می‌دهد.

دتکتور کانونشنال: دتکتورها در گروه‌هایی به نام زون یا منطقه سیم‌کشی می‌شوند. پنل فقط زون حریق را مشخص می‌کند.

بر اساس عامل تشخیص

دتکتورها بسته به عاملی که برای شناسایی حریق استفاده می‌کنند، به دسته‌های مختلفی تقسیم می‌شوند:

دتکتور دودی : ذرات معلق دود را با فناوری فوتوالکتریک یا یونیزاسیون تشخیص می‌دهد

دتکتور حرارتی: افزایش غیرعادی دما را به‌صورت ثابت یا افزایشی شناسایی می‌کند.

دتکتور ترکیبی : همزمان دود و حرارت را تشخیص می‌دهد و دقت بیشتری در اعلام حریق دارد.

دتکتور گازی: تشخیص نشت گازهای سمی یا قابل اشتعال که بیشتر جزو تجهیزات پیشگیری از حریق محسوب میشود.

طریقه نصب دتکتور اعلام حریق – راهنمای مرحله به مرحله

در این بخش، مراحل نصب دتکتور را به‌صورت گام‌به‌گام و با جزئیات عملی توضیح می‌دهیم تا بتوانید سیستم اعلام حریق خود را با کمک تکنسین های مجرب و حرفه ای، به‌درستی راه‌اندازی کنید و از عملکرد آن اطمینان حاصل نمایید.

ابزار و تجهیزات موردنیاز برای نصب

برای یک نصب حرفه‌ای، ابزارهای زیر لازم است:

• دریل و مته مناسب (بسته به جنس سقف)
• تستر مولتی‌متر یا لوپ تستر (برای تست ولتاژ و اتصال)
• سیم و کابل استاندارد ضدحریق
• جعبه‌های اتصال  و بست‌های کابل
• تستر دود، حرارت یا گاز (برای تست نهایی عملکرد)
• نقشه‌های اجرایی مصوب

مرحله ۱ – تعیین بهترین محل نصب دتکتور

محل قرارگیری دتکتور، اصلی‌ترین فاکتور در سرعت و دقت تشخیص حریق است در ادامه به مهم ترین نکات انتخاب محل نصب دتکتورها اشاره میکنیم.

• ارتفاع استاندارد: دتکتورها باید در بالاترین نقطه ممکن نصب شوند، زیرا دود و حرارت به‌طور طبیعی به سمت بالا حرکت می‌کنند. ارتفاع نصب مجاز برای اکثر دتکتورها در استاندارد NFPA 72  تا حدود 3.7 متر در نظر گرفته شده است.
• دوری از دریچه‌های هوا و فن: دتکتور نباید در مسیر مستقیم جریان هوای قوی (مانند دریچه‌های کولر، فن یا خروجی هوا) قرار بگیرد. زیرا این جریان، دود یا حرارت را قبل از رسیدن به سنسور، منحرف می‌کند.
• فاصله از دیوار، لامپ و موانع:  طبق استانداردها، دتکتور دودی نباید کمتر از 10 سانتی‌متر از دیوار کناری یا موانع بزرگ مانند تیرهای سازه‌ای نصب شود. همچنین دوری از لامپ‌های پرحرارت یا وسایل گرمایشی مستقیم ضروری است.
• نصب در اتاق کوچک و پارتیشن‌بندی: حتی در اتاق‌های کوچک، باید حداقل یک دتکتور نصب شود. همچنین اگر اتاق با پارتیشن‌ها تقسیم شده است، از نظر طراحی و قرارگیری مبلمات باید اطمینان حاصل شود که دود می‌تواند به‌راحتی به سنسور برسد.

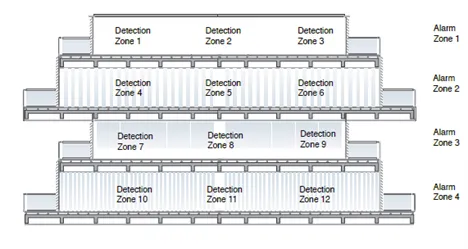

مرحله ۲ – نقشه‌خوانی و تعیین منطقه یا زون

قبل از نصب دتکتور، باید نقشه سیستم اعلام حریق را به‌دقت مطالعه کنید و هر دتکتور را در زون یا منطقه مشخصی قرار دهید. هر زون نمایانگر بخشی از ساختمان است و تعیین درست آن، عملکرد دقیق سیستم و تشخیص سریع محل حریق را ممکن می‌کند

• نقشه نصب دتکتورهای آدرس‌پذیر: در این سیستم‌ها، نقشه نصب شامل جزئیات هر حلقه (Loop) و آدرس دقیق دتکتورها است، مثلاً Loop 1, Address 04 ، تا هر دتکتور به‌صورت مستقل شناسایی و مدیریت شود.
• نقشه نصب سیستم اعلام حریق کانونشنال: در این نقشه، باید زون‌بندی ساختمان به‌وضوح مشخص شود. هر زون نمایانگر یک بخش قابل مدیریت است، مانند یک طبقه یا یک بخش مشخص از ساختمان، تا در صورت وقوع حریق، محل دقیق آن سریعاً شناسایی شود.

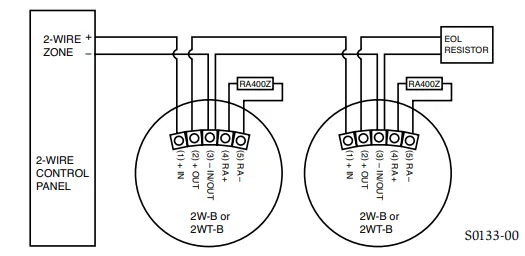

مرحله ۳ – روش سیم‌کشی دتکتور اعلام حریق

سیم‌کشی دتکتورها باید با کابل‌های استاندارد و مقاوم در برابر حریق، مطابق با استاندارد IEC 60331 و اصول فنی انجام شود تا عملکرد سیستم در شرایط اضطراری تضمین شود.

• سیم‌کشی لوپ: روش اصلی در سیستم‌های آدرس‌پذیر است. کابل از پنل شروع شده، از تمام دتکتورها عبور می‌کند و دوباره به پنل بازمی‌گردد. این ساختار امکان شناسایی دقیق هر دتکتور و نظارت مداوم بر کل حلقه را فراهم می‌کند.
• سیم‌کشی شعاعی: این روش در سیستم‌های کانونشنال کاربرد دارد. کابل از پنل شروع شده و به آخرین دتکتور ختم می‌شود. هر مسیر معمولاً به یک زون اختصاص دارد تا محل وقوع حریق سریع شناسایی شود.
• سیم‌کشی ترکیبی: ترکیبی از لوپ و شعاعی است و در ساختمان‌های بزرگ یا با طراحی پیچیده استفاده می‌شود تا انعطاف‌پذیری و قابلیت نگهداری سیستم افزایش یابد.
• دتکتورهای دودی، حرارتی و گازی:

این دتکتورها بسته به نوع سیستم می‌توانند سیمی یا بی‌سیم باشند.

در حالت سیمی، مانند دتکتورهای آدرس‌پذیر یا کانونشنال، به پنل وصل شده و از روش‌های لوپ، شعاعی یا ستاره‌ای استفاده می‌کنند.

در حالت بی‌سیم، از طریق فرکانس رادیویی با پنل ارتباط برقرار می‌کنند و نیازی به کابل‌کشی ندارند. این دتکتورها معمولاً دارای باتری هستند و باید وضعیت شارژ و اتصال آن‌ها مرتباً بررسی شود.

نکته مهم: انتخاب روش سیم‌کشی مناسب، با توجه به نوع سیستم، نقشه ساختمان و تعداد دتکتورها، یکی از مراحل حیاتی نصب است و عملکرد صحیح سیستم اعلام حریق به آن وابسته است.

مرحله ۴ – نصب انواع دتکتور و پایه

تمام دتکتورها برای نصب به یک پایه (Base) نیاز دارند که سیم‌کشی به آن متصل شده و سپس خود دتکتور روی آن قرار می‌گیرد. انتخاب پایه و روش نصب صحیح، تضمین می‌کند که دتکتور به‌درستی کار کند و اتصال مطمئن داشته باشد.

• دتکتورهای کانونشنال و آدرس‌پذیر: ابتدا پایه دتکتور به سقف یا دیوار متصل می‌شود. در دتکتور کانونشنال، سیم‌های فاز و برگشت به ترمینال‌های مشخص‌شده وصل می‌شوند و در دتکتور آدرس‌پذیر، کابل‌های ورودی و خروجی لوپ به ترمینال‌های مربوطه متصل می‌شوند.
• دتکتورهای دودی و حرارتی: این دتکتورها معمولاً در مرکز سقف یا محل عبور جریان هوای اصلی نصب می‌شوند تا تشخیص دود یا افزایش دما سریع و دقیق باشد. در دتکتورهای حرارتی، نوع سنسور (ثابت، افزایشی یا ترکیبی) تعیین‌کننده ارتفاع و محل نصب است.
• دتکتورهای ترکیبی: این دتکتورها هم روی پایه نصب می‌شوند و باید در نقاطی قرار گیرند که جریان هوا و دما به‌طور مؤثر در دسترس سنسورها باشد.
• دتکتورهای گازی: این دتکتورها باید در نزدیکی منبع احتمالی نشت گاز نصب شوند. برای گازهای سبک‌تر (مانند متان)، بالاترین نقطه و برای گازهای سنگین‌تر مانند LPG، نزدیک کف بهترین محل است.

نکته مهم: رعایت ارتفاع، محل نصب و نوع دتکتور، کلید عملکرد صحیح سیستم اعلام حریق است و در شناسایی سریع حریق یا نشت گاز نقش حیاتی دارد.

مرحله ۵ – نصب دتکتور روی سقف‌های مختلف

نوع سقف بر فاصله‌گذاری و محل نصب اثر مستقیم دارد.

• سقف شیب‌دار و V شکل: دتکتورها باید در فاصله حداکثر 0.9 متری از بالاترین نقطه (رأس) سقف نصب شوند.
• سقف دارای تیر : اگر عمق تیرها از10 درصد ارتفاع سقف بیشتر باشد، فضا باید به‌عنوان سقف‌های مجزا در نظر گرفته شده و هر بخش نیاز به دتکتور مجزا دارد.

مرحله 6 – بررسی باتری‌ها، پنل و تست عملکرد

پس از نصب کامل دتکتورها، بررسی وضعیت باتری‌ها و پنل و انجام تست عملکرد، گام نهایی و حیاتی برای اطمینان از عملکرد صحیح سیستم اعلام حریق است.

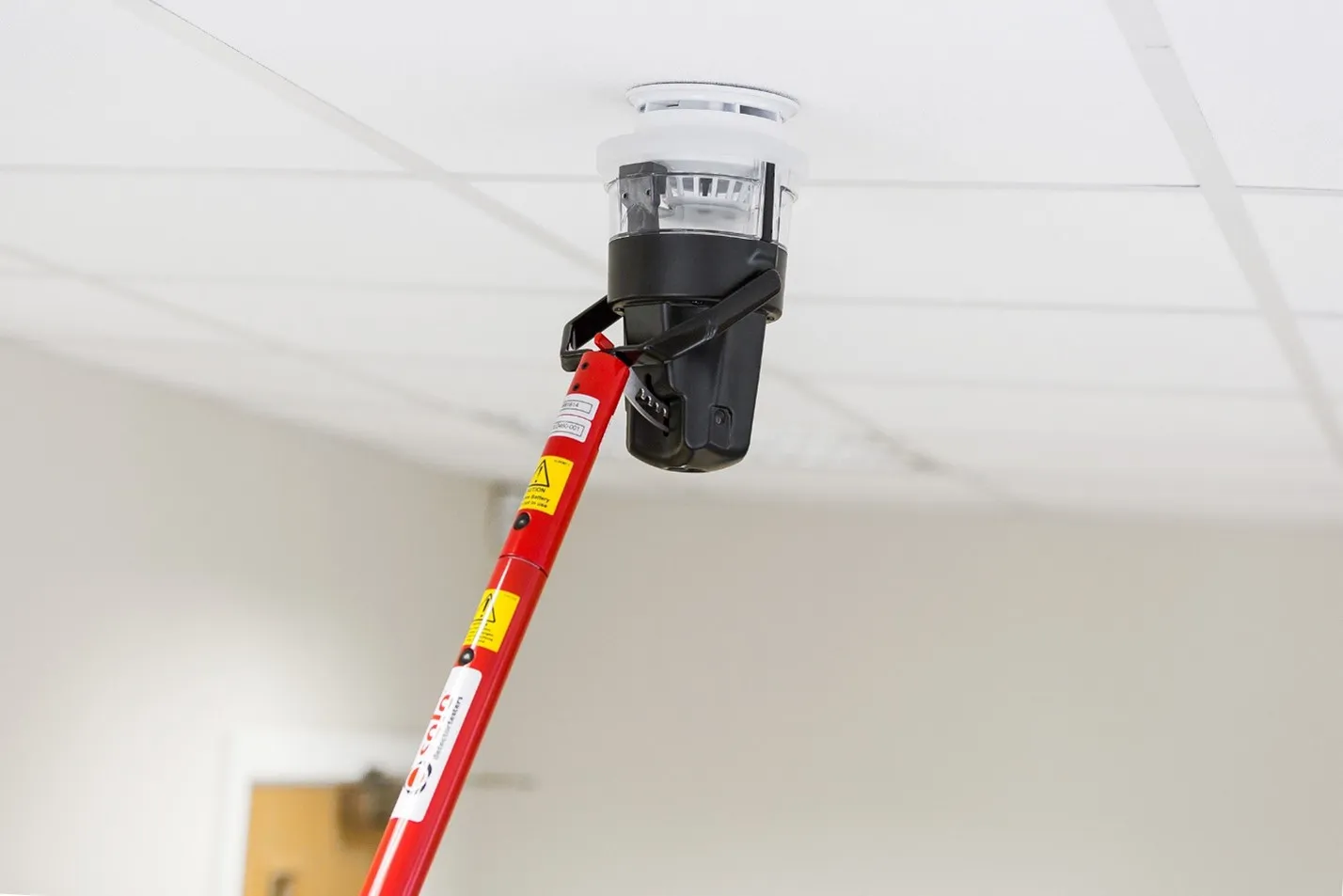

• تست دود / حرارت / گاز: از دستگاه‌های تستر مخصوص استفاده می‌شود. برای دتکتور دودی، اسپری دود مصنوعی به سمت سنسور هدایت می‌شود تا آلارم فعال شود. برای دتکتور حرارتی، دستگاه تولیدکننده گرما استفاده می‌شود.
• تست اتصال لوپ: در سیستم آدرس‌پذیر، باید از طریق پنل کنترل، اتصال و آدرس صحیح هر دتکتور تأیید شود.

قوانین نصب دتکتور اعلام حریق

رعایت استانداردها تنها راه تأیید و تضمین ایمنی سیستم اعلام حریق است. در این بخش به بررسی برخی از مهم ترین موارد و قوانین نصب دتکتور اعلام حریق براساس مقررات ملی و استاندارد NFPA 72 میپردازیم.

قوانین نصب طبق مقررات ملی ساختمان – مبحث 13 مقررات ملی ساختمان

مقررات ملی ساختمان ایران بر استفاده از استانداردهای شناخته‌شده مانند NFPA تاکید دارد، اما برخی از مهم ترین قوانین مطرح شده در مبحث 13 مقررات ملی که مربوط به طرح و اجرای تاسیسات برقی ساختمان ها است به شرح زیر است:

• در خصوص حداقل تعداد دتکتورها، در فضاهای مسکونی، در داخل هر واحد و در مسیرهای فرار، نصب دتکتور الزامی است.
• نصب دتکتور دودی در هر طبقه و در خارج از هر فضای خواب در فضاهای مسکونی الزامی است.
• در سقف‌های کاذب یا دوپوسته که فضای خالی بین آن‌ها بیش از 80 سانتی‌متر است و سیم‌کشی یا مواد قابل اشتعال دارند، نصب دتکتور در فضای بین سقف‌ها نیز الزامی است.
• مرکز سیستم اعلام حریق باید در محلی خارج از دسترس عموم نصب شده و به طور شبانه روزی تحت مراقبت افراد کارآزموده باشد.
• پلکان ها، چاه آسانسور و شفت های عمودی ساختمان، در سیستم اعلام حریق متعارف باید به صورت یک منطقه مستقل در نظر گرفته شود.
• حداکثر فاصله نصب دتکتور از بازشوی در کابین آسانسور ها و شفت های عمودی دارای در و یا قابل دسترس در طبقات ساختمان 1.5 متر میباشد.
• نصب دتکتور اعلام حریق در سقف قسممت خروجی کلیه پلکان های خروج بسته، الزامی است.

قوانین نصب دتکتور طبق استاندارد NFPA 72

NFPA 72 معتبرترین مرجع جهانی برای نصب سیستم‌های اعلام حریق است. که رعایت موارد آن به صورت جهانی و در تمامی کاربری ها الزامی است. برخی از مهم ترین موارد مطرح شده در این استاندارد به شرح زیر است:

• دتکتورهای دود باید در تمام طبقات، در اتاق‌های خواب و در مسیرهای خروجی قرار گیرند.
• برای سقف‌های بلند یا محیط‌هایی که وجود دود در شرایط عادی محتمل است (مانند آشپزخانه‌های صنعتی)، دتکتور حرارتی ترجیح داده می‌شود.
• در سقف‌هایی با تیرهای عمیق، باید دتکتورها در هر یک از بخش‌های ایجادشده بین تیرها نصب شوند.
• در فضاهایی با گرد و غبار، بخار یا جریان هوای شدید، استفاده از دتکتور ترکیبی یا حرارتی توصیه می‌شود.

فاصله‌گذاری استاندارد دتکتورها براساس NFPA 72

فاصله‌گذاری صحیح دتکتورها یکی از مهم‌ترین اصول طراحی سیستم اعلام حریق است. استاندارد NFPA 72 دستورالعمل‌های دقیق برای تعیین فاصله مناسب دتکتورها را ارائه می‌دهد تا حداکثر پوشش و تشخیص سریع حریق تضمین شود.

مشکلات رایج در نصب دتکتور اعلام حریق و راه حل ها

در نصب و بهره‌برداری دتکتورهای اعلام حریق، ممکن است مشکلاتی مانند سیم‌کشی نادرست، نزدیکی به سیستم تهویه، آلارم‌های کاذب یا خرابی باتری رخ دهد. در این بخش با رایج‌ترین مشکلات و راهکارهای عملی برای رفع آن‌ها آشنا می‌شوید.

• سیم‌کشی اشتباه: اتصال معکوس قطبیت یا عدم رعایت مقاومت انتهای خط (EOLR) در سیستم‌های کانونشنال می‌تواند باعث عملکرد نادرست دتکتورها شود. برای رفع آن، با استفاده از مولتی‌متر ولتاژ پایه دتکتورها را بررسی کرده و پیوستگی مدار را تست کنید.
• نصب نزدیک فن یا سیستم تهویه: جریان هوای قوی می‌تواند رسیدن دود یا حرارت به دتکتور را مختل کند. بنابراین دتکتورها باید حداقل ۱ متر (یا طبق دستورالعمل NFPA) از دریچه‌های تهویه فاصله داشته باشند.
• نصب در آشپزخانه یا فضاهای با دود دائمی: این کار ممکن است باعث آلارم‌های کاذب مکرر شود. در چنین فضاهایی بهتر است از دتکتور حرارتی به جای دودی استفاده شود.
• خرابی باتری: باتری‌های کمکی پنل در صورت معیوب بودن می‌توانند باعث از کار افتادن سیستم شوند. برای جلوگیری، تست‌های دوره‌ای باتری را انجام دهید و در صورت نیاز آن‌ها را به‌موقع تعویض کنید.

جمع‌بندی

همان‌طور که بررسی کردیم، انتخاب نوع مناسب دتکتور، محل نصب صحیح، رعایت فاصله‌گذاری و اجرای اصولی سیم‌کشی، تأثیر مستقیمی بر سرعت تشخیص حریق و عملکرد سیستم اعلام حریق دارد. به همین دلیل، نصب دتکتورها باید مطابق استانداردهای مربوطه و با توجه به شرایط و کاربری ساختمان انجام شود.

اگر برای خرید دتکتور اعلام حریق، تجهیزات سیستم اعلام حریق یا دریافت مشاوره برای انتخاب و اجرای تجهیزات مناسب نیاز به راهنمایی دارید، ایمن ساتراپ می‌تواند در انتخاب تجهیزات متناسب با نیاز پروژه در کنار شما باشد. برای دریافت مشاوره و اطلاع از قیمت و موجودی محصولات، با ایمن ساتراپ تماس بگیرید:
